Аналоговый универсальный 3D-индикатор для настройки и привязки осей фрезерных и электроэрозионных станков. Он позволяет измерять положение по трём осям (X, Y, Z). Точность составляет 0.01 мм. Устройство оснащено увеличенным циферблатом для удобства, наконечником с ломкой керамической вставкой (защищает от перебега), имеет защиту IP67 и хвостовик диаметром 20 мм для установки в шпиндель. Наконечники (с шариком 4 мм или 8 мм) меняются вручную без инструмента, повторная калибровка не требуется.

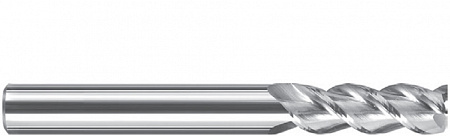

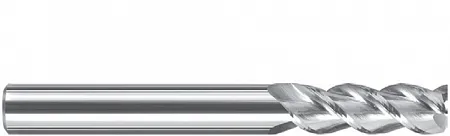

AL-3E-D6.0 YK30F
–Для обработки алюминия и алюминиевых сплавов
– Заводской стандарт
– Угол наклона спирали 45°
– Диаметр - 6 мм
– Рабочаяя длина - 18 мм
– Общая длина - 60 мм

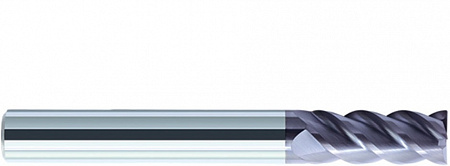

GM-4E-D10.0 KMG303
– Заводской стандарт
– Центральная резка
– Угол наклона спирали 45°
– Диаметр - 10 мм
– Рабочаяя длина - 25 мм
– Общая длина - 75 мм

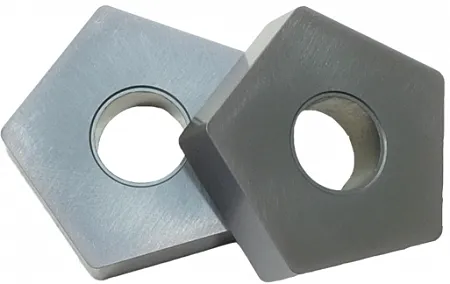

PNEA110408 M25P1 Пластина фрезерная (для корпусных фрез). Форма - P - пятигранник. Группа обрабатываемых материалов : P - сталь, M - нержавеющая сталь. Получистовая.
Сплав M25P1 - твердый сплав с покрытием PVD преимущественно для получистовой операции с легкой непрерывной обработкой. Высокая стойкость к ударам и высокая износостойкость делает данный сплав универсальным в большинстве задач. Группа обрабатываемых материалов: P10-P30/M10-M25/K10-K20.
Спиральное сверло из твердого сплава с цилиндрическим хвостовиком DIN 6535HA. Предназначено для сверления отверстий в металлических заготовках из стали, нержавеющей стали, чугуна, цветных и жаропрочных материалов.Диаметр режущей части - 4.20 мм, глубина сверления - 3D, длина режущей части - 24 мм, общая длина - 66 мм, диаметр хвостовика - 6 мм, покрытие - TiAlN, охлаждение - внешнее. Угол заточки (угол при вершине) - 140°. Допуск на диаметр режущей части - m7, на диаметр хвостовика - h6. Группа обрабатываемых материалов по ISO: P - сталь, M - нержавеющая сталь, K - чугун, N - цветные металлы, S - жаропрочные сплавы.

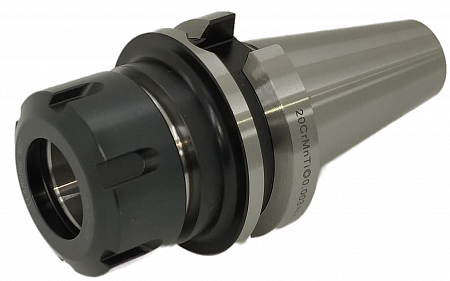

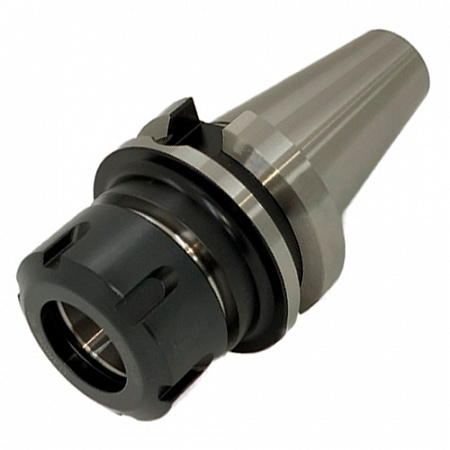

Фрезерный патрон BT-ER предназначен для крепления фрез, сверл и другого режущего инструмента на фрезерных, расточных и обрабатывающих центрах с ЧПУ. Обеспечивает жесткую фиксацию инструмента, минимизирует биение и повышает качество обработки. Тип хвостовика - BT40, вид зажимного устройства - ER32, длина L - 100 мм, тип патрона - цанговый, диапазон зажима - 2-20 мм.
Приспособление для расточки кулачков значительно упрощает процесс растачивания, а так же обеспечивает точное позиционирование кулачков. Для растачивания 3 кулачков. Для патрона 6 дюймов, диаметр 168мм.
Сверло твердосплавное с плоским торцем. Диаметр режущей части - 14 мм, диаметр хвостовика - 14 мм, длина общая - 100 мм, длина рабочая - 60.2 мм. Угол заточки при вершине - 180°. Допуск на режущий диаметр - h7. Допуск на диаметр хвостовика - h5. Сверло с покрытием HR. Сплав - VHM, тип охлаждения - наружнее. Исполнение - правое.
Группа обрабатываемых материалов по ISO: P, M, K, N, S, H.
Область применения: сталь, нержавеющая сталь, чугун, цветные металлы, жаропрочные сплавы и закаленная сталь.
Сверло твердосплавное с плоским торцем. Диаметр режущей части - 0.6 мм, диаметр хвостовика - 3 мм, длина общая - 50 мм, длина рабочая - 2.6 мм. Угол заточки при вершине - 180°. Допуск на режущий диаметр - h7. Допуск на диаметр хвостовика - h5. Сверло с покрытием HR. Сплав - VHM, тип охлаждения - наружнее. Исполнение - правое.
Группа обрабатываемых материалов по ISO: P, M, K, N, S, H.
Область применения: сталь, нержавеющая сталь, чугун, цветные металлы, жаропрочные сплавы и закаленная сталь.
Сверло спиральное твердосплавное с цилиндрическим хвостовиком. Диаметр режущей части - 4.3 мм, диаметр хвостовика - 6 мм, длина общая - 75 мм, длина рабочая - 36 мм. Угол заточки при вершине - 140°. Допуск на режущий диаметр - h7. Допуск на диаметр хвостовика - h5. Сверло с покрытием HR. Сплав - VHM, тип охлаждения - наружнее. Исполнение - правое.
Группа обрабатываемых материалов по ISO: P, M, K, N, S, H.
Область применения: сталь, нержавеющая сталь, чугун, цветные металлы, жаропрочные сплавы и закаленная сталь.
Сверло спиральное твердосплавное с цилиндрическим хвостовиком. Диаметр режущей части - 1.4 мм, диаметр хвостовика - 3 мм, длина общая - 40 мм, длина рабочая - 8 мм. Угол заточки при вершине - 140°. Допуск на режущий диаметр - h7. Допуск на диаметр хвостовика - h5. Сверло с покрытием HR. Сплав - VHM, тип охлаждения - наружнее. Исполнение - правое.
Группа обрабатываемых материалов по ISO: P, M, K, N, S, H.
Область применения: сталь, нержавеющая сталь, чугун, цветные металлы, жаропрочные сплавы и закаленная сталь.
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 8 мм, диаметр хвостовика (D2) - 8 мм, длина рещей части (L2) - 12 мм, общая длина - 80 мм, количество зубьев - 4, угол наклона спирали - 42°, покрытие - JCRO.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: P,M,S
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 10 мм, диаметр хвостовика (D2) - 10 мм, длина рещей части (L2) - 50 мм, общая длина - 100 мм, количество зубьев - 4, угол наклона спирали - 42°, покрытие - JCRO.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: P,M,S
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 6 мм, диаметр хвостовика (D2) - 6 мм, длина рещей части (L2) - 13 мм, общая длина - 50 мм, количество зубьев - 4, угол наклона спирали - 45°, покрытие - TISIN-S.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: P,H
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 4 мм, диаметр хвостовика (D2) - 6 мм, длина рещей части (L2) - 20 мм, общая длина - 60 мм, количество зубьев - 4, угол наклона спирали - 45°, покрытие - TISIN-S.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: P,H
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 6 мм, диаметр хвостовика (D2) - 6 мм, длина рещей части (L2) - 13 мм, общая длина - 50 мм, количество зубьев - 4, угол наклона спирали - 30°, покрытие - TISIN-S.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: P,H
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 0.3 мм, диаметр хвостовика (D2) - 4 мм, длина рещей части (L2) - 0.6 мм, общая длина - 40 мм, количество зубьев - 2, угол наклона спирали - 30°, покрытие - TISIN-S.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: P,H
Монолитная твердосплавная фреза с цилиндрическим хвостовиком. Предназначена для торцевого и пазового фрезерования. Диаметр режущей части (D1) - 3 мм, диаметр хвостовика (D2) - 6 мм, длина рещей части (L2) - 18 мм, общая длина - 60 мм, количество зубьев - 1, угол наклона спирали - 0°, покрытие - Без покрытия.Внешнее охлаждение. Допуск на хвостовик: h5. Универсальное применение по. Группа обрабатываемых материалов по ISO: N

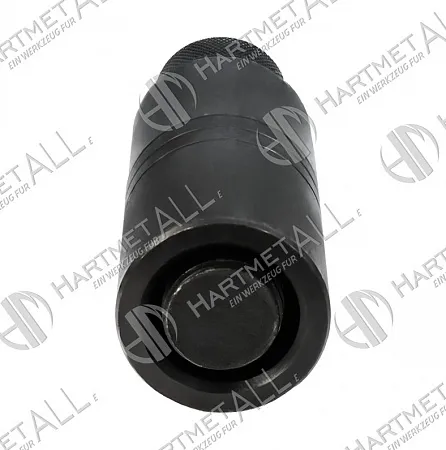

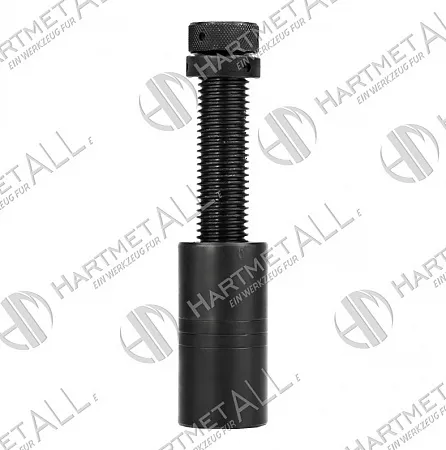

IJ1-55-142/235 – винтовой домкрат станочный. Винтовой домкрат для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Стандартный тип с круглой или шестигранной шляпкой и цилиндрическим основанием. Диаметр основания - 55 мм, Диаметр шляпки - 45 мм, Диапазон раскрытия домкрата - 142-235 мм, Резьба винта - TR32x5.
IJ1-50-102/160 – винтовой домкрат станочный. Винтовой домкрат для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Стандартный тип с круглой или шестигранной шляпкой и цилиндрическим основанием. Диаметр основания - 50 мм, Диаметр шляпки - 40 мм, Диапазон раскрытия домкрата - 102-160 мм, Резьба винта - TR24x5.

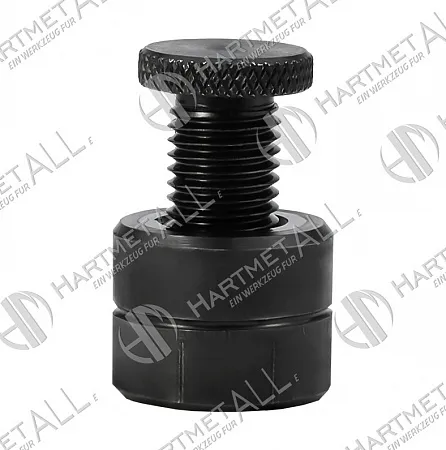

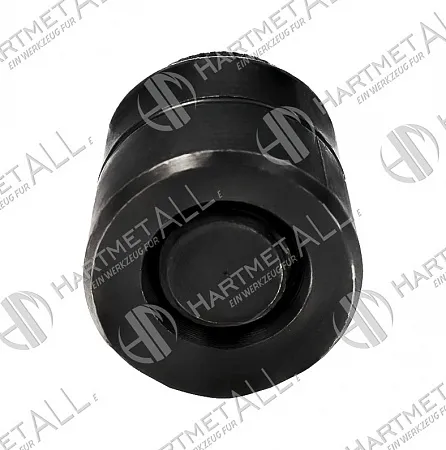

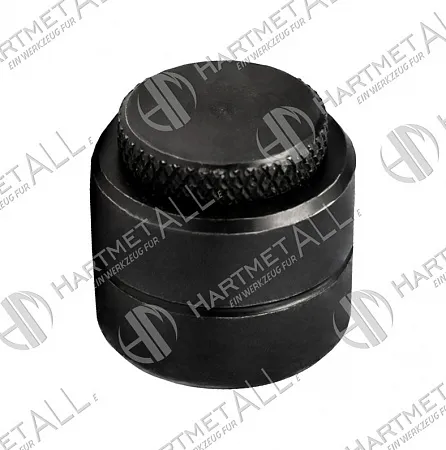

IJ1-32-56/75 – винтовой домкрат станочный. Винтовой домкрат для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Стандартный тип с круглой или шестигранной шляпкой и цилиндрическим основанием. Диаметр основания - 32 мм, Диаметр шляпки - 25 мм, Диапазон раскрытия домкрата - 56-75 мм, Резьба винта - TR14x3.
IJ1-30-30/50 – винтовой домкрат станочный. Винтовой домкрат для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Стандартный тип с круглой или шестигранной шляпкой и цилиндрическим основанием. Диаметр основания - 30 мм, Диаметр шляпки - 24 мм, Диапазон раскрытия домкрата - 30-50 мм, Резьба винта - M16x2.
IJ1-30-20/30 – винтовой домкрат станочный. Винтовой домкрат для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Стандартный тип с круглой или шестигранной шляпкой и цилиндрическим основанием. Диаметр основания - 30 мм, Диаметр шляпки - 24 мм, Диапазон раскрытия домкрата - 20-30 мм, Резьба винта - M16x2.

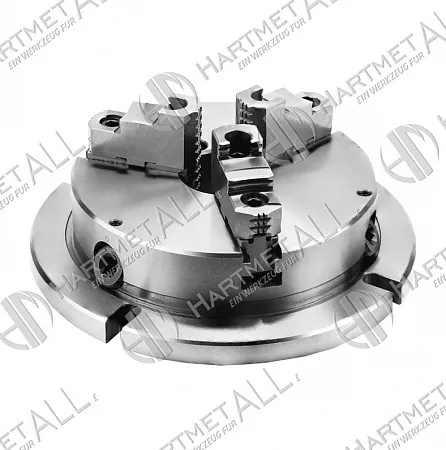

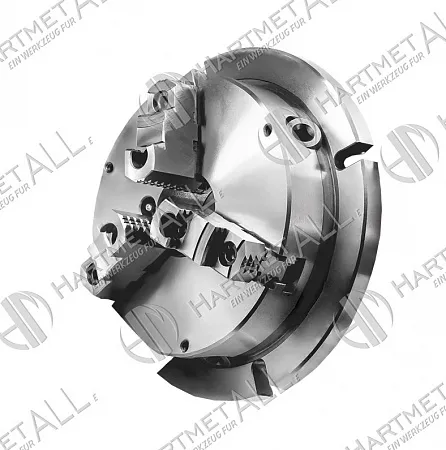

FCK-10Патрон – тиски станочные. FCK-10 — это сверхтонкий вертикальный самоцентрирующийся патрон с ручным зажимом, предназначенный для установки на фрезерные станки . Изделие отличается высокой точностью и стабильностью зажима, что делает его надежным решением для фиксации заготовок .
Конструктивные особенности
Сверхтонкая конструкция. Патрон имеет малую высоту, что увеличивает доступное рабочее пространство для обработки заготовки .
Удобная рукоятка. Рукоятка зажима расположена под углом 30°, что упрощает и ускоряет операции по фиксации детали .
Фланец для быстрой смены. Конструкция с фланцем обеспечивает простую и быструю установку и снятие патрона со станка .
Универсальность кулачков. Допускается использование как стандартных твердых кулачков, так и сырых для самостоятельной доработки под конкретную деталь .
Диаметр основания - 315мм, Диаметр патрона - 255мм, Высота - 73мм.

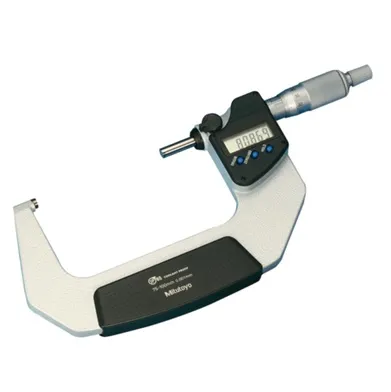

Цифровой микрометр для измерения наружных размеров в диапазоне 100-125 мм с разрешением 0.001 мм и погрешностью ±2 мкм. У него есть защита IP65 (пылевлагозащищенные), твердосплавные наконечники на измерительных поверхностях и трещоточный напёрсток для стабильного усилия. Прибор оснащён функциями HOLD (удержание значения), ABS/ZERO, предустановкой и автоматическим отключением через 20 минут.
