Твердосплавные пластины
P - сталь
M - нержавеющая сталь
K - чугун
N - цветные металлы
S - жаропрочные сплавы
H - твердые материалы
P - сталь
M - нержавеющая сталь
K - чугун
N - цветные материалы
S - жаропрочные сплавы
Пластина токарная твердосплавная ZTGD0404 для обработки канавок и точения. Ширина пластины - 4мм, глубина обработки - 22мм, радиус при вершине - 0.4мм. Исполнение - нейтральное. Двухсторонняя пластина применима с державками для обработки наружных, внутренних, торцевых канавок и отрезки.
Сплав YB9320 - твердый сплав с многослойным покрытием PVD для получистовой и чистовой обработки стали, нержавеющей стали и суперсплавов. Очень высокая износостойкость благодаря высокой адгезии слоя и устойчивость к высоким температурам в широком диапазоне применения.
Группа обрабатываемых материалов: P10-P30/M10-M25.
MGMN200-G M20P1 Пластина канавочная твердосплавная.Ширина канавки 2 мм.
Сплав M20P1 - твердый сплав с покрытием PVD преимущественно для получистовой операции с легкой непрерывной обработкой. Высокая стойкость к ударам и высокая износостойкость делает данный сплав универсальным в большинстве задач. Группа обрабатываемых материалов: P10-P30/M10-M25/K10-K20.
CCGT09T304-LH N10U1 – пластина токарная для точения. Пластина токарная сменная твердосплавная CCGT09T304 для резцов с механическим креплением пластин. Форма - ромб 80⁰.
Стружколом - LH - Односторонний стружколом для обработки алюминиевых и других цветных металлов. Острая режущая кромка с положительным передним углом резца.
Сплав N10U1 - твердый сплав без покрытия для обработки цветных металлов. Супер острая полированная режущая кромка не позволяет образовываться наклепу при работе по алюминию и его сплавам. Первый выбор при обработки все цветных металлов. Группа обрабатываемых материалов: N05-N20.
Пластина токарная сменная твердосплавная CCMT09T308 для резцов с механическим креплением пластин. Форма - ромб 80⁰, задний угол - 7°, длина режущей кромки - 9.7мм, толщина - 3.97мм, радиус при вершине - 0.8мм.Стружколом - AHF - шлифованный односторонний стружколом с надежным контролем за сходом стружки. Широкая область применения благодаря превосходной комбинации остроты и прочности режущих кромок.Сплав YB9320 - твердый сплав с многослойным покрытием PVD для получистовой и чистовой обработки стали, нержавеющей стали и суперсплавов. Очень высокая износостойкость благодаря высокой адгезии слоя и устойчивость к высоким температурам в широком диапазоне применения.Группа обрабатываемых материалов: P10-P30/M10-M25.
Пластина токарная сменная твердосплавная CCMT09T304 для резцов с механическим креплением пластин. Форма - ромб 80⁰, задний угол - 7°, длина режущей кромки - 9.7мм, толщина - 3.97мм, радиус при вершине - 0.4мм.Стружколом - EF - односторонний стружколом с острой режущей кромкой и большим передним углом резца для чистовой обработки нержавеющей стали.Сплав YBG205 - твердый сплав с многослойным покрытием PVD для получистовой и чистовой обработки нержавеющей стали, суперсплавов и обычной стали. Очень высокая износостойкость и устойчивость к высоким температурам наряду с широкой областью применения.Группа обрабатываемых материалов: P10-P30/M20-M40/S15-S25.
Пластина токарная сменная твердосплавная CCMT060204 для резцов с механическим креплением пластин. Форма - ромб 80⁰, задний угол - 7°, длина режущей кромки - 6.4мм, толщина - 2.38мм, радиус при вершине - 0.4мм.Стружколом - EM - односторонний стружколом с острой режущей кромкой и большим передним углом резца. Надежный процесс получистовой обработки нержавеющих сталей.Сплав YBG205 - твердый сплав с многослойным покрытием PVD для получистовой и чистовой обработки нержавеющей стали, суперсплавов и обычной стали. Очень высокая износостойкость и устойчивость к высоким температурам наряду с широкой областью применения.Группа обрабатываемых материалов: P10-P30/M20-M40/S15-S25.
Пластина токарная сменная твердосплавная CNMG120404 для резцов с механическим креплением пластин. Форма - Ромб 80°, задний угол - 0°, длина режущей кромки - 12.9мм, толщина - 4.76мм, радиус при вершине - 0.4мм.
Стружколом - ADF - шлифованный двухсторонний стружколом с надежным контролем за сходом стружки. Широкая область применения благодаря превосходному балансу остроты и стабильности режущих кромок.
Сплав YB9320 - твердый сплав с многослойным покрытием PVD для получистовой и чистовой обработки стали, нержавеющей стали и суперсплавов. Очень высокая износостойкость благодаря высокой адгезии слоя и устойчивость к высоким температурам в широком диапазоне применения.
Группа обрабатываемых материалов: P10-P30/M10-M25.
Пластина фрезерная сменная твердосплавная MPHT080305. Форма - ромб 86⁰, задний угол - 11°,длина режущей кромки - 8.3мм, толщина - 3.18мм, радиус при вершине - 0.5мм.
Стружколом - DM - предназначен для получистовой обработки стали, нержавеющей стали и чугуна.
Сплав YBG302 - твердый сплав с покрытием PVD для черновой и получистовой обработки нержавеющей стали и обычной стали (фрезерования). Очень высокая износостойкость и прочность.
Группа обрабатываемых материалов по ISO: P15-P30/M25-M40.
Пластина фрезерная сменная твердосплавная APKT160408. Форма - параллелограмм 85⁰, задний угол - 11°, длина режущей кромки - 17.877мм, толщина - 5.76мм, радиус при вершине - 0.8мм.
Стружколом - APM - предназначен для получистовой обработки стали и нержавеющей стали.
Сплав YB9320 - твердый сплав с многослойным покрытием PVD для получистовой и чистовой обработки нержавеющей стали, суперсплавов и обычной стали (обработка канавок/фрезерование). Очень высокая износостойкость благодаря улучшенной адгезии слоев и стойкости к высоким температурам.
Группа обрабатываемых материалов по ISO: P10-P30/M10-M25.
VCGT110304-F1C PCD21U1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная VCGT110304 для резцов с механическим креплением пластин. Форма - V-ромб 35⁰.
Пластина оснащена одной напайной вставкой из PCD(поликристаллический алмаз) со стружколомом. Геометрия фаски для чистовой обработки.
Сплав PCD21U1 - Непокрытый поликристалический алмаз PCD. Подходит для высокоэффективной чистовой обработки алюминиевого и медного сплава, пластика, графитовых материалов. Группа обрабатываемых материалов: N05-N25.
TPGT080202-F1C PCD21U1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная TPGT080202 для резцов с механическим креплением пластин. Форма - T-треугольник 60⁰.
Пластина оснащена одной напайной вставкой из PCD(поликристаллический алмаз) со стружколомом. Геометрия фаски для чистовой обработки.
Сплав PCD21U1 - Непокрытый поликристалический алмаз PCD. Подходит для высокоэффективной чистовой обработки алюминиевого и медного сплава, пластика, графитовых материалов. Группа обрабатываемых материалов: N05-N25.
DCGT070202-F1C PCD21U1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная DCGT070202 для резцов с механическим креплением пластин. Форма - D-ромб 55⁰.
Пластина оснащена одной напайной вставкой из PCD(поликристаллический алмаз) со стружколомом. Геометрия фаски для чистовой обработки.
Сплав PCD21U1 - Непокрытый поликристалический алмаз PCD. Подходит для высокоэффективной чистовой обработки алюминиевого и медного сплава, пластика, графитовых материалов. Группа обрабатываемых материалов: N05-N25.
CCGT09T304-F1C PCD21U1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CCGT09T304 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена одной напайной вставкой из PCD(поликристаллический алмаз) со стружколомом. Геометрия фаски для чистовой обработки.
Сплав PCD21U1 - Непокрытый поликристалический алмаз PCD. Подходит для высокоэффективной чистовой обработки алюминиевого и медного сплава, пластика, графитовых материалов. Группа обрабатываемых материалов: N05-N25.
CCGT09T302-F1C PCD21U1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CCGT09T302 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена одной напайной вставкой из PCD(поликристаллический алмаз) со стружколомом. Геометрия фаски для чистовой обработки.
Сплав PCD21U1 - Непокрытый поликристалический алмаз PCD. Подходит для высокоэффективной чистовой обработки алюминиевого и медного сплава, пластика, графитовых материалов. Группа обрабатываемых материалов: N05-N25.
VCGW110304-F2 CBN11P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная VCGW110304 для резцов с механическим креплением пластин. Форма - V-ромб 35⁰.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для чистовой обработки.
Сплав CBN11P1 - для непрерывистой высокоскоростной обработки закаленных сталей. Покрытие AlTiSiN повышает термостойкость и износостойкость, что значительно снижает износ наконечника. Группа обрабатываемых материалов: H05-H15.
VBGW110302-F2 CBN11P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная VBGW110302 для резцов с механическим креплением пластин. Форма - V-ромб 35⁰.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для чистовой обработки.
Сплав CBN11P1 - для непрерывистой высокоскоростной обработки закаленных сталей. Покрытие AlTiSiN повышает термостойкость и износостойкость, что значительно снижает износ наконечника. Группа обрабатываемых материалов: H05-H15.
DCGW11T304-F2 CBN11P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная DCGW11T304 для резцов с механическим креплением пластин. Форма - D-ромб 55⁰.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для чистовой обработки.
Сплав CBN11P1 - для непрерывистой высокоскоростной обработки закаленных сталей. Покрытие AlTiSiN повышает термостойкость и износостойкость, что значительно снижает износ наконечника. Группа обрабатываемых материалов: H05-H15.
CCGT09T304-F2C CBN11P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CCGT09T304 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора) со стружколомом. Геометрия фаски для чистовой обработки.
Сплав CBN11P1 - для непрерывистой высокоскоростной обработки закаленных сталей. Покрытие AlTiSiN повышает термостойкость и износостойкость, что значительно снижает износ наконечника. Группа обрабатываемых материалов: H05-H15.
CCGW060204-M2 CBN21P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CCGW060204 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN21P1 - для средней прерывистой и непрерывистой обработки закаленных сталей. Покрытие TiAlN повышает термостойкость и износостойкость , что значительно снижает износ наконечника. Группа обрабатываемых материалов: H10-H30.
CCGW060204-F2 CBN21P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CCGW060204 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для чистовой обработки.
Сплав CBN21P1 - для средней прерывистой и непрерывистой обработки закаленных сталей. Покрытие TiAlN повышает термостойкость и износостойкость , что значительно снижает износ наконечника. Группа обрабатываемых материалов: H10-H30.
WNGA080404-M3 CBN21P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная WNGA080404 для резцов с механическим креплением пластин. Форма - W-тригональная 80°.
Пластина оснащена тремя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN21P1 - для средней прерывистой и непрерывистой обработки закаленных сталей. Покрытие TiAlN повышает термостойкость и износостойкость , что значительно снижает износ наконечника. Группа обрабатываемых материалов: H10-H30.
VNGA160404-M2 CBN21P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная VNGA160404 для резцов с механическим креплением пластин. Форма - V-ромб 35⁰.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN21P1 - для средней прерывистой и непрерывистой обработки закаленных сталей. Покрытие TiAlN повышает термостойкость и износостойкость , что значительно снижает износ наконечника. Группа обрабатываемых материалов: H10-H30.
DNGA150608-M4 CBN21P2 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная DNGA150608 для резцов с механическим креплением пластин. Форма - D-ромб 55⁰.
Пластина оснащена четырьмя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN21P2 - для средней прерывистой и непрерывистой обработки закаленных сталей. Двойное покрытие AlTiSiN повышает термостойкость и износостойкость. Более скоростной сплав чем CBN21P1. Группа обрабатываемых материалов: H10-H30.
CNGG120404-M2C CBN11P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CNGG120404 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора) со стружколомом. Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN11P1 - для непрерывистой высокоскоростной обработки закаленных сталей. Покрытие AlTiSiN повышает термостойкость и износостойкость, что значительно снижает износ наконечника. Группа обрабатываемых материалов: H05-H15.
CNGA120408-M2 CBN21P2 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CNGA120408 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN21P2 - для средней прерывистой и непрерывистой обработки закаленных сталей. Двойное покрытие AlTiSiN повышает термостойкость и износостойкость. Более скоростной сплав чем CBN21P1. Группа обрабатываемых материалов: H10-H30.
CNGA120408-M2 CBN21P1 – пластина токарная для точения из CBN и PCD. Пластина токарная сменная твердосплавная CNGA120408 для резцов с механическим креплением пластин. Форма - C-ромб 80°.
Пластина оснащена двумя напайными вставками из CBN(кубический нитрид бора). Геометрия фаски для получистовой и чистовой обработки.
Сплав CBN21P1 - для средней прерывистой и непрерывистой обработки закаленных сталей. Покрытие TiAlN повышает термостойкость и износостойкость , что значительно снижает износ наконечника. Группа обрабатываемых материалов: H10-H30.
Описание
Твердосплавные пластины - это сменные режущие элементы для токарных резцов, корпусных фрез и свёрл, от которых напрямую зависят производительность, точность и качество обработанной поверхности. В отличие от напайного инструмента, изношенная пластина быстро заменяется поворотом или установкой новой грани без переточки и длительной переналадки станка.
Широкий выбор форм, размеров, сплавов, износостойких покрытий и геометрий стружколома позволяет подобрать оптимальное решение для черновой, получистовой и чистовой обработки стали, нержавеющей стали, чугуна, цветных металлов и жаропрочных сплавов.
Пластины для автоматов продольного точения используются на станках швейцарского типа для высокоточной обработки мелких прутковых деталей. Они отличаются своей универсальностью, а так же жёсткостью посадки на державке, что позволяет добиться высочайших результатов при обработке мелкоразмерных заготовок.
Токарные пластины представлены в широком ассортименте форм, размеров, радиусов при вершине, стружколомов и сплавов для чернового, получистового и чистового наружного точения и растачивания стали, нержавеющей стали, чугуна, цветных металлов и жаропрочных сплавов. Практически все токарные пластины стандартизированы по ISO, что позволяет легко ориентироваться в их обозначениях.

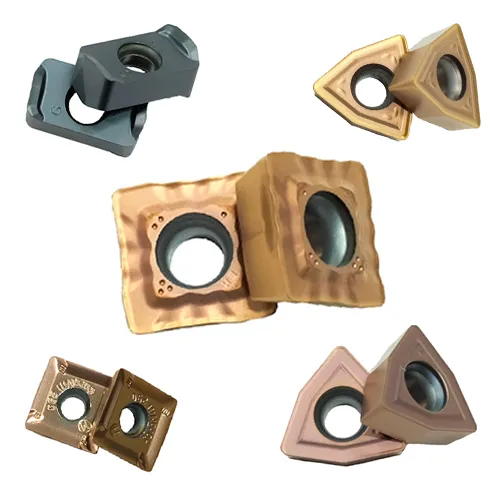

Пластины фрезерные и сверлильные предназначены для установки в корпусные торцевые, концевые и дисковые фрезы, а также в корпусные свёрла. Они обеспечивают высокую скорость резания, эффективный отвод стружки и хорошее качество поверхности при фрезеровании плоскостей, уступов и пазов, а также при сверлении отверстий, в том числе в труднообрабатываемых материалах.
