Дисковые фрезы

Дисковые и фасонные фрезы относятся к категории специализированного металлорежущего инструмента, предназначенного для выполнения операций фрезерования при обработке заготовок из конструкционных и легированных сталей, цветных металлов, сплавов, а также других материалов. Данный инструмент применяется для высокопроизводительной обработки поверхностей, прорезания пазов и канавок, отрезки заготовок, а также формирования фасонных профилей сложной геометрии с обеспечением высокой точности размеров и качества обработанной поверхности.

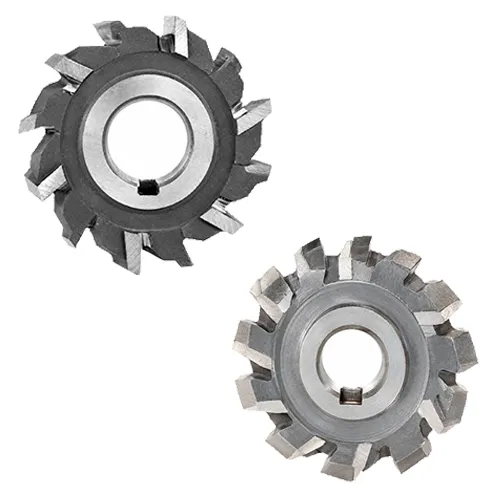

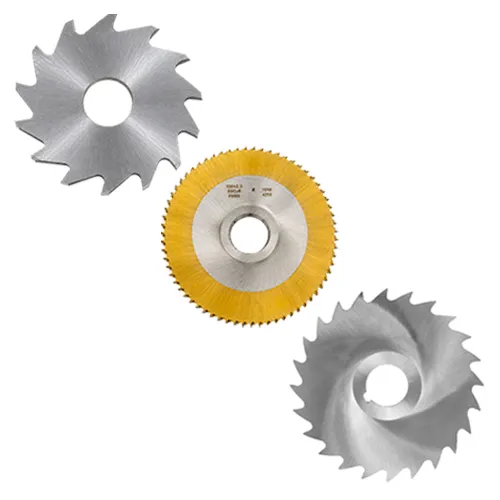

Дисковые фрезы представляют собой инструмент цилиндрической формы с режущими зубьями, расположенными по наружному диаметру и, в зависимости от конструкции, на торцевых поверхностях. Конструктивно дисковые фрезы подразделяются на прорезные, пазовые, отрезные, трехсторонние и шлицевые. Основное назначение инструмента заключается в обработке узких и глубоких пазов, шпоночных соединений, уступов, кольцевых канавок и операциях отрезания материала. За счет значительной жесткости конструкции и большого количества одновременно работающих режущих кромок обеспечивается стабильность процесса резания, высокая производительность и снижение вибрационных нагрузок.

Фасонные фрезы предназначены для обработки поверхностей сложного профиля, форма которых соответствует конфигурации режущей части инструмента. Геометрия режущих кромок фасонной фрезы формируется в соответствии с требуемым контуром детали, что позволяет получать заданный профиль за один технологический проход без применения дополнительной чистовой обработки. Такие фрезы применяются при изготовлении зубчатых колес, профильных канавок, элементов резьбы, направляющих, радиусных поверхностей и других деталей со сложной пространственной геометрией. Использование фасонных фрез особенно эффективно в условиях серийного и массового производства, где критически важны высокая повторяемость размеров и минимизация машинного времени.

В качестве материала режущей части дисковых и фасонных фрез применяются быстрорежущие стали (HSS, HSSE), твердые сплавы на основе карбида вольфрама, а также инструментальные материалы с различными износостойкими покрытиями. Применение современных инструментальных материалов обеспечивает повышение теплостойкости, снижение интенсивности износа режущих кромок и возможность работы на повышенных режимах резания.
