Каждый токарь или фрезеровщик знает: как бы ни был совершенен станок и качественным резец, без правильной оснастки получить точную деталь невозможно. Одной из самых незаметных, но при этом критически важных составляющих рабочей зоны станка являются станочные винтовые домкраты.

Мы нередко сталкиваемся с вопросами покупателей: зачем нужен этот простой на вид механизм, чем он отличается от обычного автомобильного домкрата и как не ошибиться с выбором?

В этой статье мы подробно разберем устройство станочных домкратов, их назначение и дадим четкую инструкцию по подбору.

Что такое станочный винтовой домкрат?

Станочный винтовой домкрат - это механическое приспособление, предназначенное для базирования, выверки и надежного удержания тяжелых заготовок на столе фрезерного, расточного, токарного или сверлильного станка.

Его главная задача - принять на себя вес детали и обеспечить ее точную установку по высоте перед окончательной фиксацией прихватами (зажимами). Также домкраты используются для предотвращения провисания длинных заготовок или плит при их обработке по краям.

Важно не путать его с автомобильным домкратом! Автомобильные домкраты рассчитаны на кратковременное поднятие массы и не предназначены для работы в условиях вибраций от резания металла. Станочный же домкрат спроектирован так, чтобы часами выдерживать статическую нагрузку и вибрации, не "проседая" и не деформируясь.

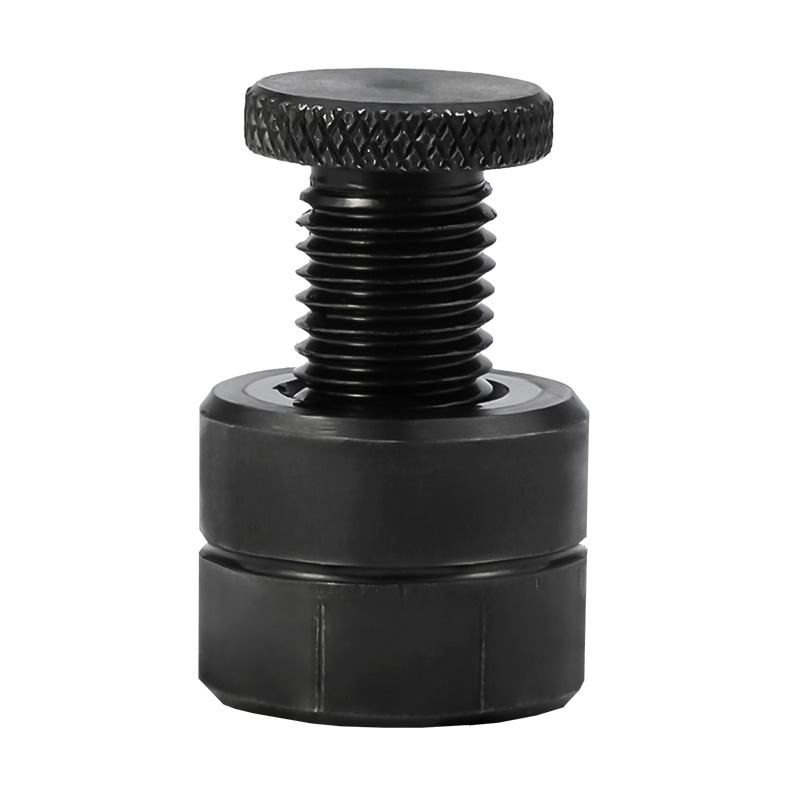

Винтовой домкрат серии IJ1 бренда INVASOR для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Стандартный тип с круглой или шестигранной шляпкой и цилиндрическим основанием.

Как устроен станочный домкрат?

Конструкция винтового домкрата для станка гениальна в своей простоте, но при этом требует высокой точности изготовления. Основные элементы:

1. Корпус (основание). Изготавливается из качественной конструкционной стали или чугуна. Нижняя часть корпуса обычно имеет широкую опорную площадку для устойчивости. В некоторых моделях в основании есть отверстия для крепления к Т-образным пазам станка (чтобы домкрат не сместился при вибрации).

2. Винт. Главный рабочий орган. Это мощный стержень с трапецеидальной или упорной резьбой. Такая резьба позволяет выдерживать огромные осевые нагрузки и не позволяет винту самопроизвольно раскручиваться под весом детали.

3. Опорный подшипник (пята). Находится на верхней части винта. Может быть интегрированным (головка винта) или съемным (вращающимся или жестко зафиксированным). Именно на пяту опирается заготовка.

4. Рычаг (вороток) или отверстие под него. Для вращения винта. В небольших домкратах это может быть сквозное отверстие в самом винте, в более крупных - отдельный рычаг, вставляемый в шестигранную головку.

5. Резьбовая втулка (в некоторых моделях). Вставляется в корпус для создания пары трения "сталь-бронза" или "сталь-чугун", что значительно продлевает срок службы домкрата, так как при износе меняется только втулка, а не весь корпус.


Где применяются станочные домкраты?

• Фрезерные и расточные работы: установка крупногабаритных корпусных деталей, плит или штампов на стол станка. Домкраты позволяют выставить деталь в идеальный ноль по высоте до того, как она будет зажата прихватами.
• Слесарно-сборочные работы: выверка и стыковка тяжелых металлоконструкций, машин и агрегатов.
• Сварочные работы: позиционирование заготовок под нужным углом перед прихваткой.


Как выбрать станочный винтовой домкрат?

Выбор домкрата зависит от нескольких ключевых параметров. Чтобы подобрать хороший инструмент под ваши задачи, ориентируйтесь на следующие критерии:

1. Грузоподъемность

Это первый и самый важный параметр. Домкрат должен спокойно выдерживать вес вашей заготовки с запасом прочности не менее 20-30%.

• Для мелких деталей и точной выверки подойдут компактные домкраты с грузоподъемностью до 500-1000 кг.
• Для средних и крупных отливок или плит потребуются домкраты на 2000-5000 кг.
• Для обработки многотонных заготовок выпускаются тяжелые станочные домкраты на 10 тонн и выше.

2. Рабочая высота (минимальная и максимальная)

Домкрат должен поместиться под заготовкой в самом нижнем положении и дотянуться до нее в самом верхнем.

• Минимальная высота важна, если вы обрабатываете тонкие листы или детали, лежащие почти на самом столе.
• Максимальная высота определяет, насколько высоко вы сможете поднять деталь. Если диапазона хода винта не хватает, под основание домкрата подкладывают параллели (прокладки) или подставки.

3. Размер и форма опорной пяты

Тип пяты зависит от формы вашей заготовки:

• Плоская пята - универсальный вариант для деталей с ровной нижней плоскостью.
• Сферическая (поворотная) пята - необходима, если деталь устанавливается под углом или имеет криволинейную, цилиндрическую поверхность. Она компенсирует наклон и не дает точке опоры "соскользнуть".
• Пята с насечкой - обеспечивает лучшее сцепление, предотвращая смещение заготовки при вибрации до момента ее окончательной фиксации прихватами.

4. Тип основания

• Глухое основание - просто ставится на стол станка. Подходит для большинства задач, но при сильных вибрациях может "уйти" со своего места.
• Основание с крепежными пазами/отверстиями - позволяет притянуть домкрат болтами к Т-образным пазам стола. Это золотой стандарт для ответственных фрезерных работ, где важна абсолютная стабильность системы "станок-приспособление-деталь".

5. Материал и термообработка

Винтовая пара должна быть изготовлена из качественной стали и проходить закалку. Если винт будет "сырым", под большой нагрузкой резьба быстро сминается, и домкрат выходит из строя. В ассортименте Hartmetall мы предлагаем оснастку от проверенных производителей, где винты и корпуса имеют соответствующую термическую обработку.

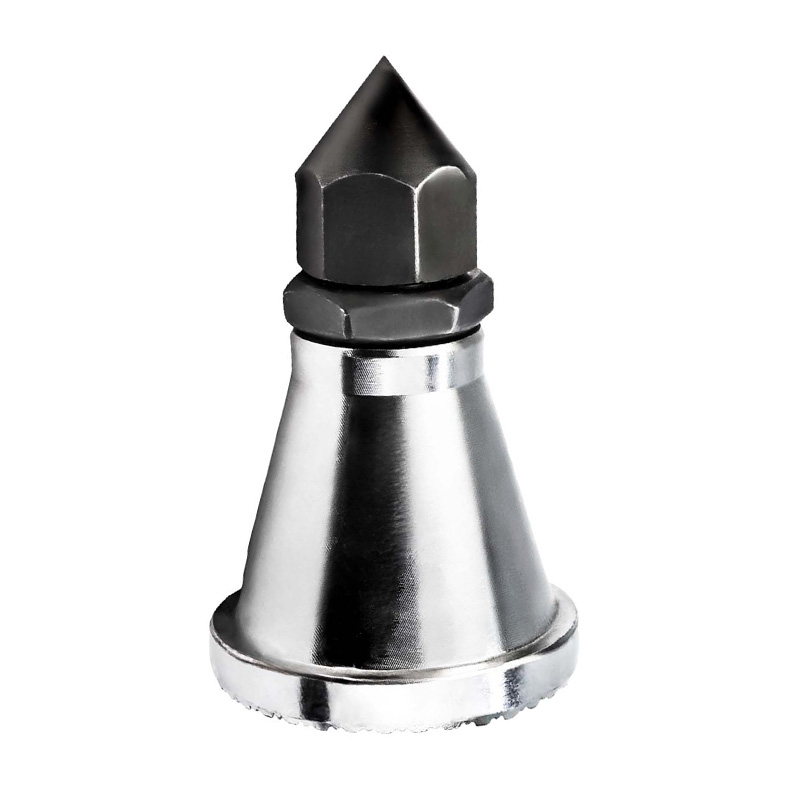

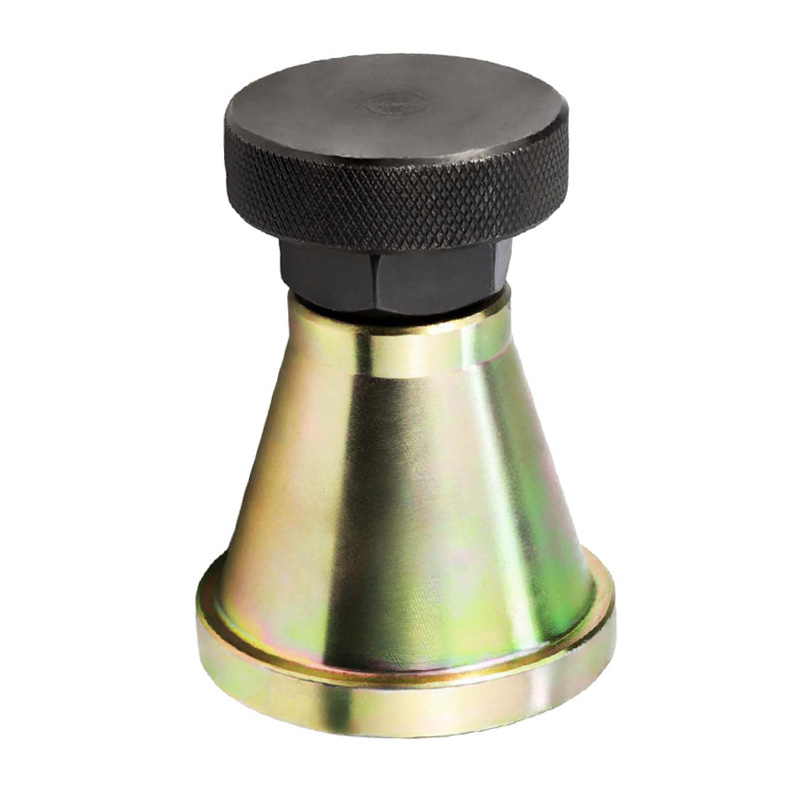

Винтовой домкрат серии IJ3 бренда INVASOR для установки заготовок на станках как ЧПУ, так и для универсальных фрезерных станков. Специальный остроконечный тип гляпки и конусное основание.

Правила эксплуатации: как не сломать домкрат и не испортить деталь

Даже самый качественный инструмент можно вывести из строя неправильной эксплуатацией. Вот несколько советов от специалистов Hartmetall:

1. Не используйте домкрат как зажим. Назначение домкрата - поддержка и выверка. Фиксировать деталь нужно станочными прихватами. Если попытаться зажать деталь домкратом сверху, можно погнуть винт или повредить резьбу.

2. Смазка. Резьбу винта необходимо периодически очищать от стружки и смазывать консистентной смазкой (например, солидолом или литолом). Это снизит трение и защитит от коррозии.

3. Берегите от стружки. Абразивная металлическая стружка, попавшая в резьбу, работает как наждачная бумага, быстро уничтожая пару "винт-втулка". По возможности защищайте домкраты щитками или ветошью во время интенсивного фрезерования чугуна или цветмета.

4. Проверяйте соосность. При работе со сферической пятой убедитесь, что нагрузка приходится по центру винта. Сильный эксцентриситет может привести к заклиниванию винта или опрокидыванию домкрата.


Почему стоит покупать оснастку в Hartmetall?

Станочный винтовой домкрат кажется простым изделием, но его надежность напрямую зависит от культуры производства завода-изготовителя.

Выбирая домкраты у нас, вы получаете:

• Инструмент из правильных сталей с грамотной термообработкой;
• Точную геометрию резьбы (ход винта плавный, без закусываний);
• Широкий выбор типоразмеров - от миниатюрных домкратов для точной механики до тяжеловесов для крупногабаритных станков;
• Профессиональную консультацию по подбору под ваши конкретные производственные задачи.

Оснастка - это фундамент качественной обработки металла. Не экономьте на "мелочах", которые держат на себе тонны металла.

Переходите в каталог станочных домкратов, выбирайте надежный инструмент, и пусть ваши детали всегда будут выставлены в идеальный ноль!
